■Z1/Unit-D.F.C.フレームComplete製作記

■続々とご依頼の予約が入ってます※Unit-DFCフレーム化のお仕事!エンジンを全てプレートでマウントする事でエンジンの搭載位置変更。さらに、搭載できるエンジンの選択肢も増えます。
・Unitフレームはピポット幅がSTDとワイドの2通りあります。
今回はワイドTypeでのOrderでした。
■今回の記事は神奈川県T様号※Unit-DFC.Z1の製作記です。
T様は、かなり昔からのAutoMagicファンでして、カスタムマシンの過去の作品をとてもよくご存じでした。いつかはAutoMagicで、、と考えていたそうです。
さらに経年劣化や金属疲労、溶接歪みに対して、ごまかす事なく真っ向から取り組んで改善しているSHOPだったからご依頼を決めたそうです。
当初はZ400FXのカスタムのご相談から始まりましたが、後に大型免許取得でZ1のカスタムコンプリート製作に変更となりました。
・このZ1アンダーフレーム(ステム下~PIVOT~リヤサスアッパーマウントまで)をワンユニットのフレームとしてAutoMagicオリジナルのシームレスのクロモリパイプで量産しました。
溶接性と剛性・強度を考慮した引き抜き材です。ノーマルより若干肉薄で軽量化なのに純正の1.6倍の強靭性です。もちろんそれに合わせてアッパーフレームも独自の補強を施してます。
人気のZ1は近年、レストアやカスタムマシン製作に¥400万も¥500万もの大金を費やすユーザー様は少なくありません。しかし残念な事に経年劣化と金属疲労、粗悪改造など発覚してます。肝心なフレームがダメダメでは元も子もないですね!その現実に対し、もう見て見ぬフリできない。再生復元や強化にどこまでキチンと改善できるのか?それには経験と技術力、そしてアイディアが必須ですね。そんな時代にAutoMagicが提案するDFC手法に関心が集まってます。

※【特許手法=D.F.C.フレーム(Dual Frame Combeinedフレームの略)】

■Z1/Unit-DFCフレームComplete完成撮影編

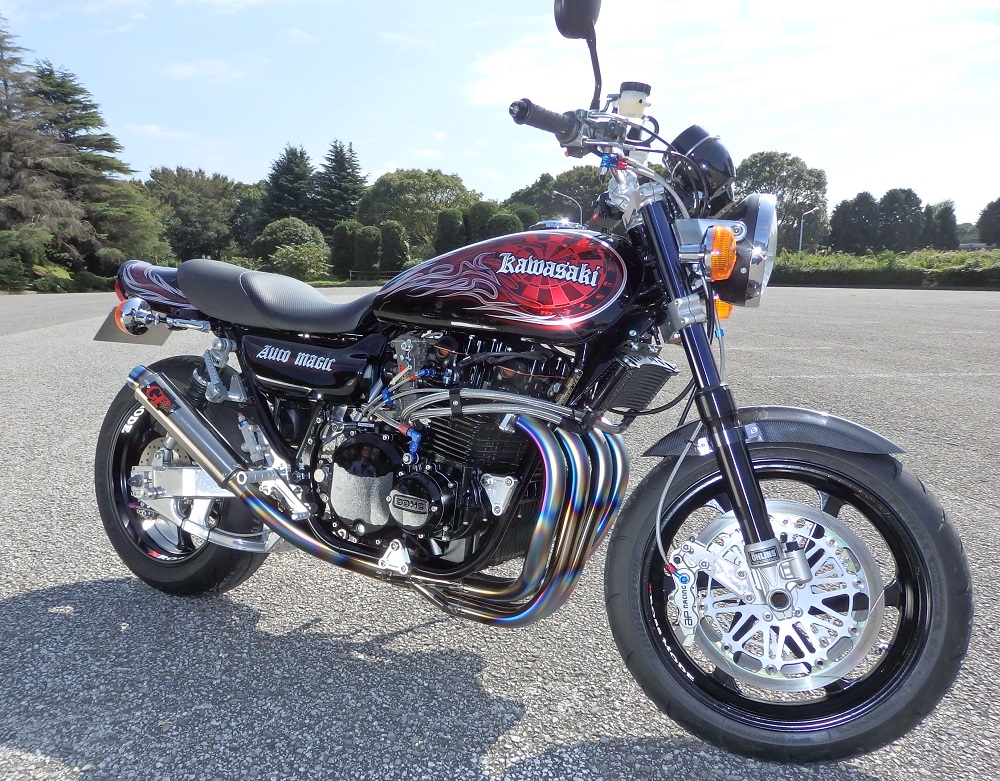

■神奈川県T様号※Unit-DFC.Z1完成後に撮影しました。
■ベースフレーム とベースエンジンだけからのスタートでした
■足廻り&ブレーキ廻り
★PVMホイール(F)3.5 /(R)6.25JJ ×17
・タイヤ=BRIDGESTONE/S21 (F)120/70ZR17 (R)200/55ZR17
・ハンドル=HARDY
・ライトステ=フォーククランプしないAutoMagicオリジナル
★Front offset sprocket=530-18t 25mmOffset
・アルミ板からプレス製作された超軽量スイングアーム
・アルミ削出ステム+OHLINS正立Fork
・QUANTUMリヤサス
・AP/6pot:CP4466-2EO/3EOフロントキャリパー&専用ローター
・AP/2potリヤキャリパー
・AP/ラジアルマスターCP4125-27右
・AP/ラジアルマスターCP4125-26左
■フレーム ⇒ http://a-magic.com/4357
・Under-Frame← Chromoly Pipe UNIT-Freme of AutoMagic original
・Wide Pivot Type 採用=STD232mm⇒260mm化
・UpperFrame=Original reinforcement of AutoMagic
★エンジンマウント変更⇒All Plate Mount &搭載位置変更可能
■エンジン関連
・エンジン O/H &Tune-Up
・WosnerPistonΦ73.44 CR/10:1 1119cc
・スリーブ入替+最小面研
・Z1クランクケースUpper:スリーブ穴拡大加工
・YoshimuraST-2カム
・強化カムチェーン&強化アイドラー
・Cylinder HED⇒Dilect OIL-LINE
・強化シリンダースタッド
・クランク芯出し
・Exhaust:AutoMagic製 Titan hand bend Exhaust Muffler
・Silencer:AutoMagic製 Titan Φ90×L300mm
・Carburetor=Keihin Black FCRΦ35&Black Funnel
・OliCooler+強化OilPomp
・他多数ノウハウ注入
■外装&ポディション関連
・AutoMagicのオリジナルカラーにYFデザインにて塗装
・油圧クラッチキット⇒OutBoard type
・RearSuspension:OHLINS
・Step:One Plate Type 6 position
・AutoMagic製 FRPスリムシートベース
■電装関連
・メインハーネス/ レギュレーター新品
・社外点火システム=ウオタニ
・AutoMagicオリジナルブルーの字光式&Whiteパネル
